Порвался USB-кабель для Wacom Cintiq PL550 (тот который соединяет планшет с компьютером). Кабель нестандартный — с одной стороны обычный USB, а с другой разъём как для SuperVHS:

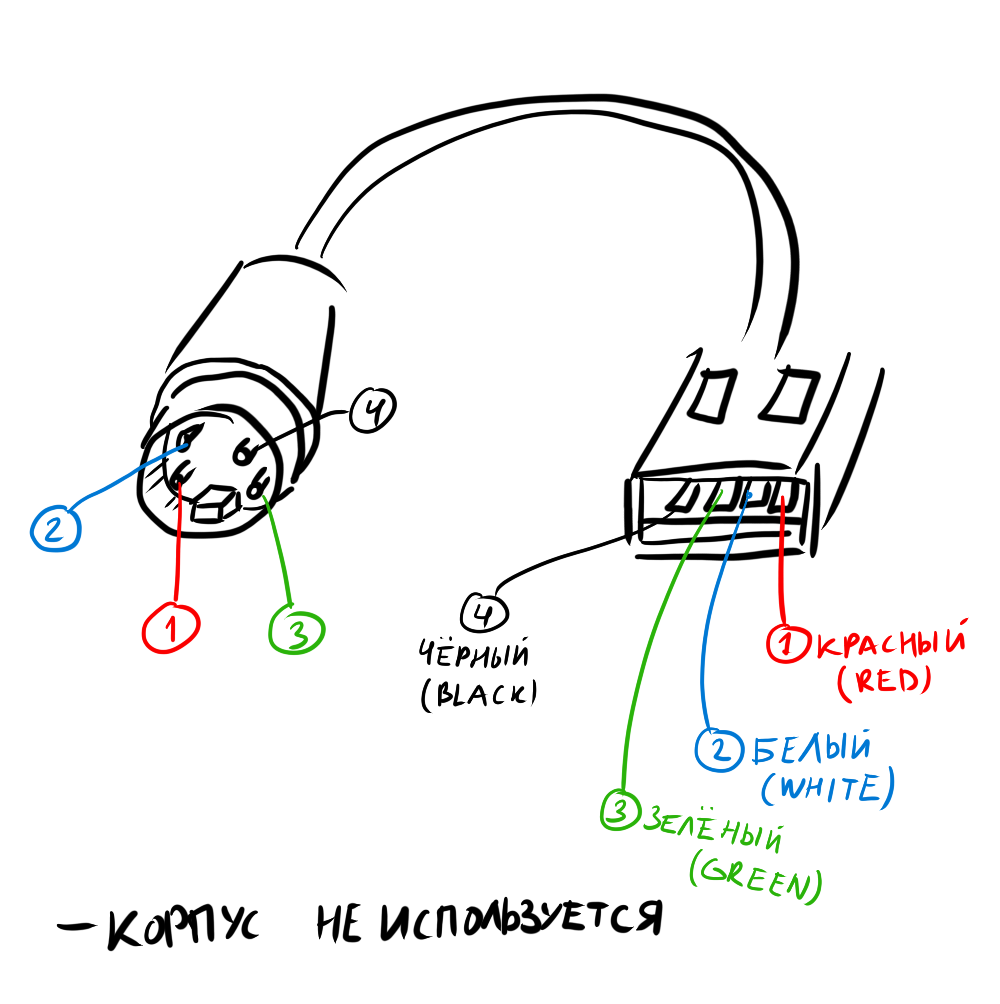

Найти такой разъём не проблема, весь вопрос в распайке. К счастью рядом оказался второй такой же кабель — прозвонили. Если кому вдруг понадобится, вот схема:
Dear Sir/Mad
Thanks you for the drawing. I just wonder about the PS2 pin# 2 and Pin #3 are they in the opposite position of 3 and 2 instead of 2 and 3…? also red should be black…? if the drawing connection is good then it is ok regarding of 3 or 2 black or red. I will try it tonight. many thanks
Kyle
Oct 21, 2015
Dear Kyle!
Apologies for the mess with the colors! I have made a corrected drawing with English captions. I hope this helps.
Best Regards,
Konstantin
